Stuttgart: Erweiterung der Stadtbahnlinie U6 nach Fasanenhof

19.05.10

Das Stadtbahnnetz der Stuttgarter Straßenbahn wird im aktuellen Jahr um 2,5 Kilometer erweitert: Die Linie U6 verkehrt künftig bis nach Fasanenhof.

Zum Schutz der angrenzenden Wohnbebauung realisiert Getzner Werkstoffe einen hochwirksamen Erschütterungsschutz. Dieser kommt auf einer Länge von rund zwei Kilometern in den abgesenkten offenen Gleisbereichen und in den Tunnels zum Einsatz.

Im Zuge der Planfeststellung führte das Baudynamikbüro Beyer eine erschütterungstechnische Untersuchung durch. Das Ergebnis der Erhebung machte deutlich, dass verschiedene schwingungsisolierende Maßnahmen notwendig sind.

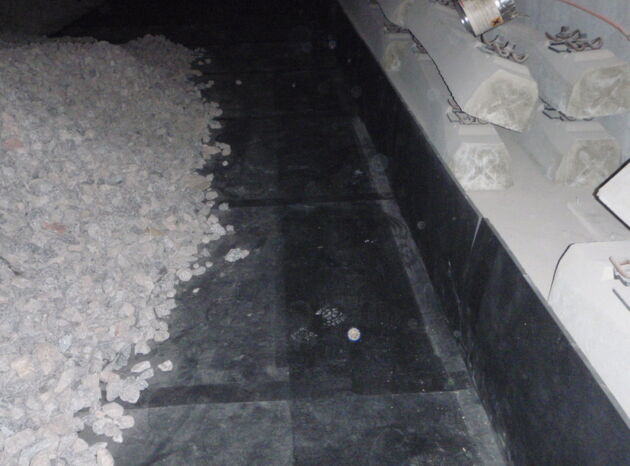

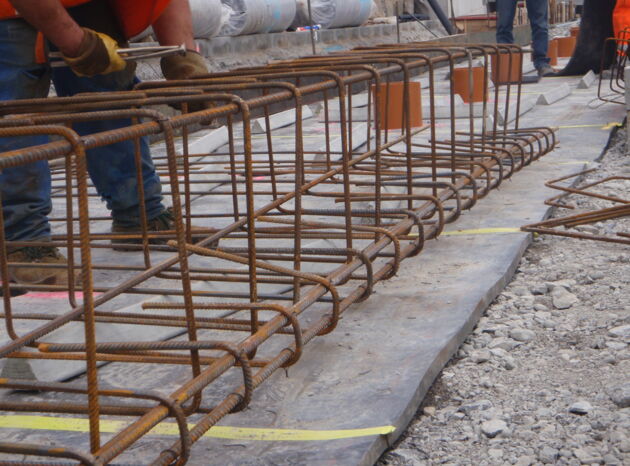

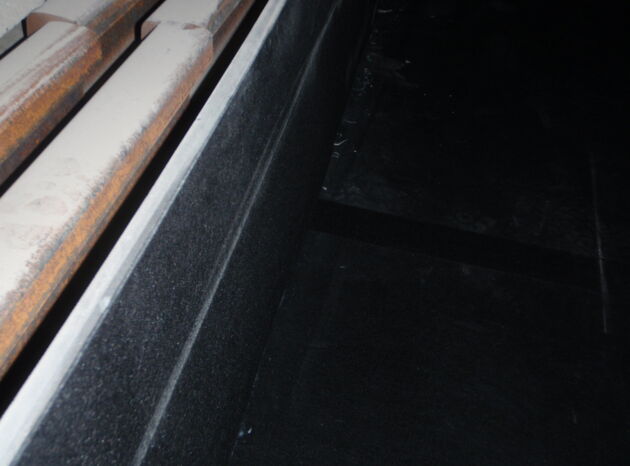

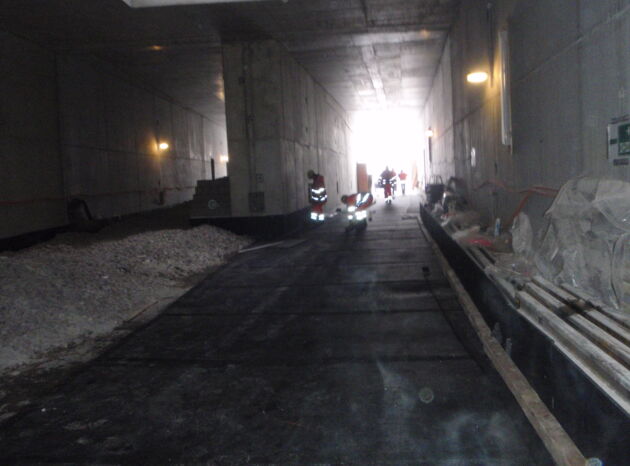

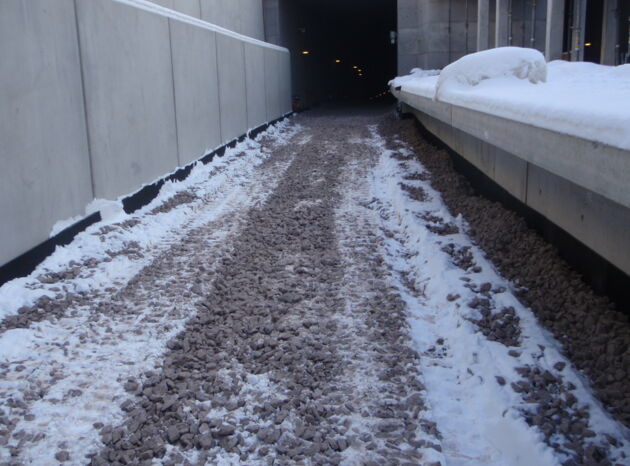

Die beauftragten Gleisbaufirmen verlegten zu diesem Zweck insgesamt rund 7.000 m² Unterschottermatten und 1.000 m² Seitenmatten aus dem schwingungsisolierenden Werkstoff Sylomer®. Der Einbau erfolgte auf einer verdichteten Mineraltragschicht beziehungsweise auf der Tunnelsohle. In einem 30 Meter langen Rasengleisabschnitt wurde zusätzlich ein vollflächiges Masse-Feder-System (MFS) verlegt.

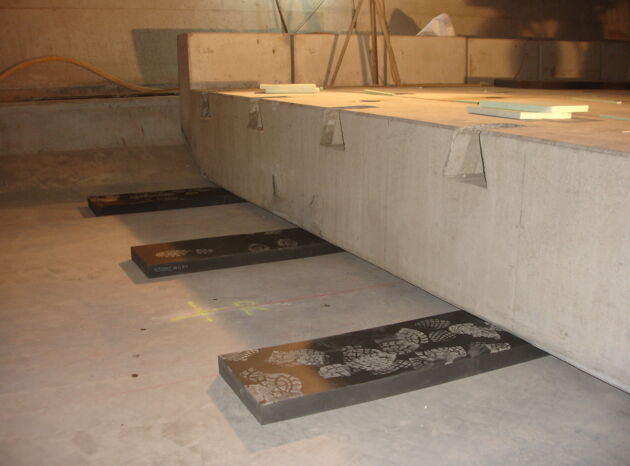

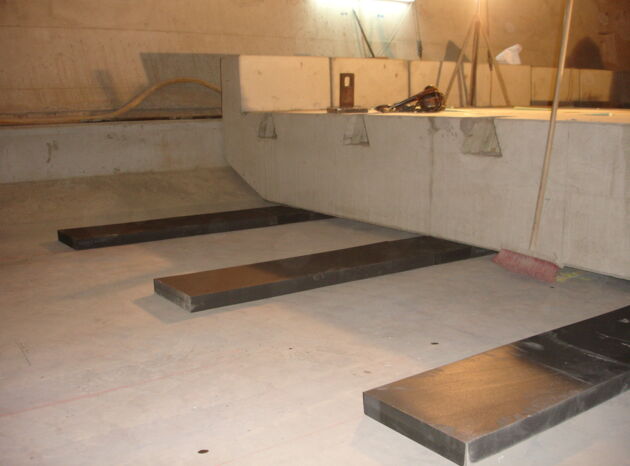

Die ARGE U6 Stadtbahnanschluss baute im bergmännischen Tunnelbereich auf einer Länge von 130 Metern Streifenlager für ein MFS ein. Die Lager – aus steifem Sylomer® gefertigt – weisen eine Dicke von 70 und eine Breite von 400 Millimetern auf. Ähnliche Lager bewähren sich seit Jahren bei mehreren U-Bahnprojekten, zum Beispiel im Münchner U-Bahnnetz.
