Elementos de unión angular GEPI

Tanto en la planificación como en la ejecución deben evitarse los puentes acústicos. Además de las bandas de Sylodyn® de alta eficacia, ofrecemos también elementos de unión angular. Getzner ha desarrollado, junto con un socio de renombre del sector de construcción en madera, soluciones para angulares de aislamiento elástico que han sido acústicamente comprobados y homologados estáticamente.

GEPI Connect está disponible en tres ejecuciones diferentes. Son adecuados para las conexiones madera-madera y madera-hormigón y cuentan con una homologación ETA para una verificación estática fiable. De este modo, las elevadas fuerzas de empuje y elevación se transmiten de forma segura sin que se formen puentes acústicos.

GEPI 80

Resistencia a la tracción F_1,Rk: 8 kN*
Resistencia al empuje F_2,3Rk: 5 kN*
3 tornillos TK 8x 80 TG
2 tornillos SK 8x 160 VG
Dimensiones
Pata 1: 80 mm
Pata 2: 80 mm
Ancho: 80 mm

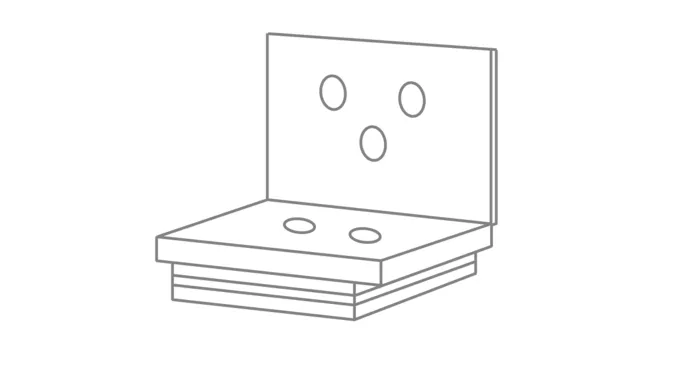

Zeichnung GEPI 80New

Zeichnung GEPI 80New

GEPI 100

Resistencia a la tracción F_1,Rk: 16 kN*
Resistencia al empuje F_2,3Rk: 12 kN*
5 tornillos TK 8x 80 TG
4 tornillos SK 8x 160 VG
Dimensiones
Pata 1: 100 mm
Pata 2: 100 mm
Ancho: 100 mm

Illustration GEPI Connect 100, Winkelverbinder, Angle Bracket

Illustration GEPI Connect 100, Winkelverbinder, Angle Bracket

GEPI 240

Resistencia a la tracción F_1,Rk: 54 kN*
Resistencia al empuje F_2,3Rk: 62 kN*
16 tornillos TK 8 x 80 TG
11 tornillos SK 8 x 160 VG
Dimensiones
Pata 1: 100 mm
Pata 2: 100 mm
Ancho: 240 mm

*ETA-21/0750

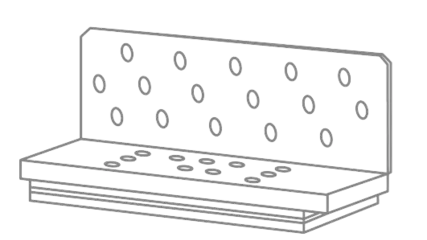

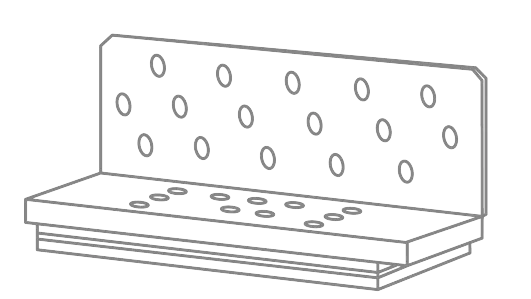

Illustration GEPI Connect 240

Illustration GEPI Connect 240

GEPI Connect 240 Angle Bracket Winkelverbinder
