Giunto angolare GEPI

È importante evitare i ponti acustici durante la pianificazione e l’esecuzione. Oltre alle bande Sylodyn® altamente efficaci, una soluzione comprende connettori angolari. Insieme a un partner consolidato nel settore delle costruzioni in legno, Getzner ha sviluppato soluzioni per angoli disaccoppiati elasticamente, testati acusticamente e approvati staticamente.

GEPI Connect è disponibile in tre diverse versioni, adatte per collegamenti legno-legno e legno-calcestruzzo e con un'approvazione ETA per una verifica statica affidabile.
Le elevate forze di spinta e sollevamento vengono propagate in sicurezza senza creare ponti sonori.

GEPI 80

resistenza alla trazione F1,Rk: 8 kN*
resistenza alla spinta F2,3 Rk: 5 kN*
3 viti TK 8x 80 TG
2 viti SK 8x 160 VG
Dimensioni
Asta 1: 80 mm
Asta 2: 80 mm
Larghezza: 80 mm

Zeichnung GEPI 80New

Zeichnung GEPI 80New

GEPI 100

resistenza alla trazione F1,Rk: 16 kN*
resistenza alla spinta F2,3 Rk: 12 kN*
5 viti TK 8x 80 TG
4 viti SK 8x 160 VG
Dimensioni
Asta 1: 100 mm
Asta 2: 100 mm
Larghezza: 100 mm

Illustration GEPI Connect 100, Winkelverbinder, Angle Bracket

Illustration GEPI Connect 100, Winkelverbinder, Angle Bracket

GEPI 240

resistenza alla trazione F1,Rk: 54 kN*
resistenza alla spinta F2,3 Rk: 62 kN*
16 viti TK 8 x 80 TG
11 viti SK 8 x 160 VG
Dimensioni
Asta 1: 100 mm
Asta 2: 100 mm
Larghezza: 240 mm

*ETA -21/0750

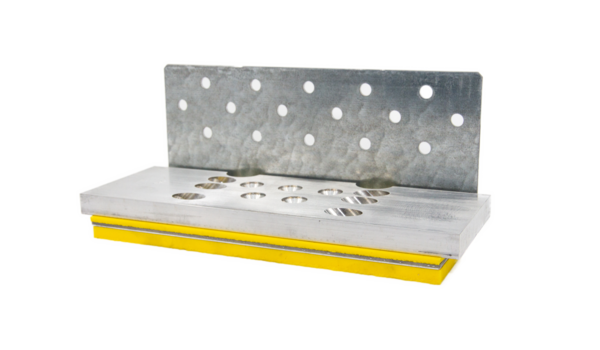

Illustration GEPI Connect 240

Illustration GEPI Connect 240

GEPI Connect 240 Angle Bracket Winkelverbinder
